L'usine du futur
& Scan 3D
Nous sommes guidés par l'innovation
L'USINE DU FUTUR laisse une place importante à l'ingénierie numérique, caractérisée par la modélisation et la simulation.
Nous utilisons ces outils de "réalité augmentée" qui permettent de mettre au point rapidement et à moindre coût les modifications des procédés et des produits.
Concernant les améliorations process, il s'agit d'optimiser leur intégration dans un monde virtuel conforme à la réalité.
Le résultat est remarquable puisque la fabrication du nouvel équipement est précis et il s'intègre parfaitement à l'existant réduisant ainsi considérablement le coût et la durée du chantier.

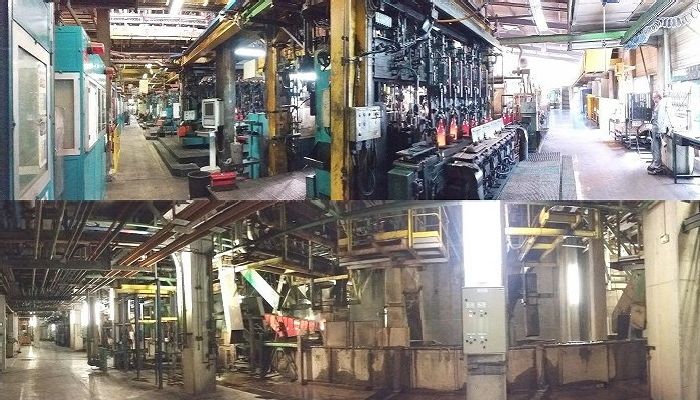

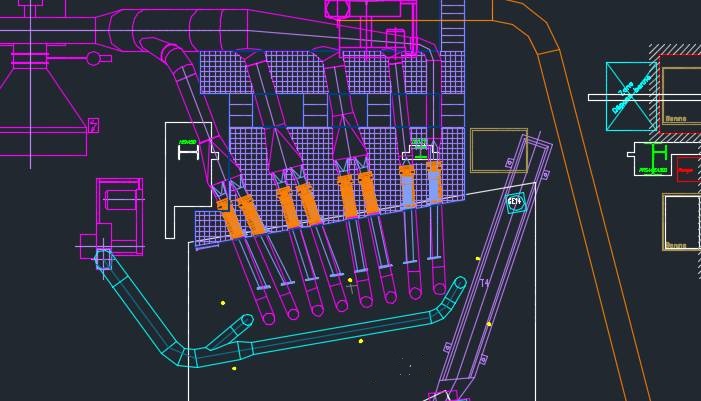

Analyse du besoin Client-Devis

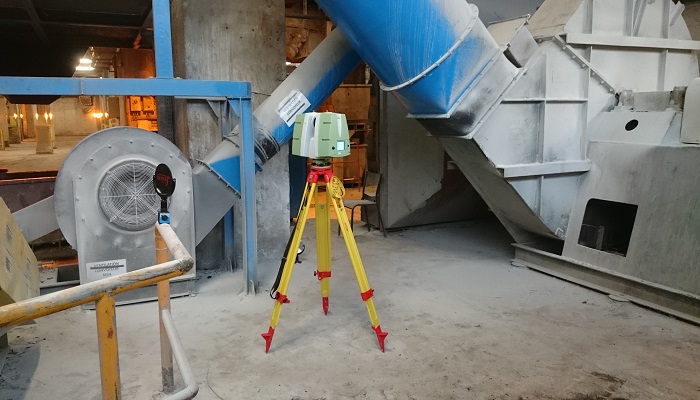

Scannerisation 3D de l'existant

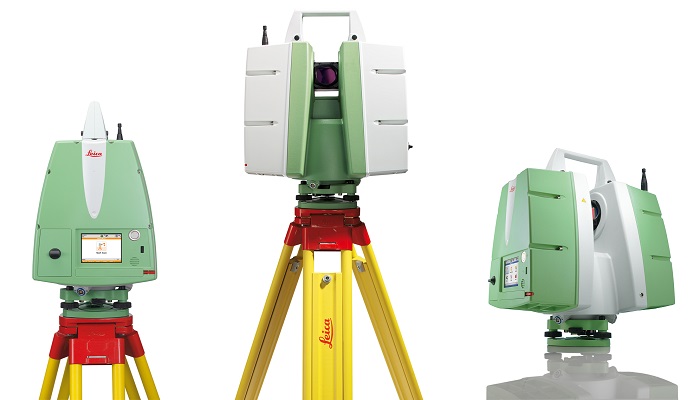

Plusieurs positions afin d'éliminer des zones d'ombre.

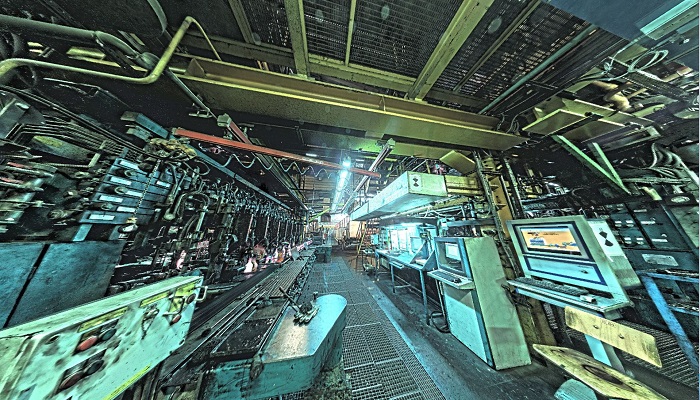

Assemblage des nuages de points

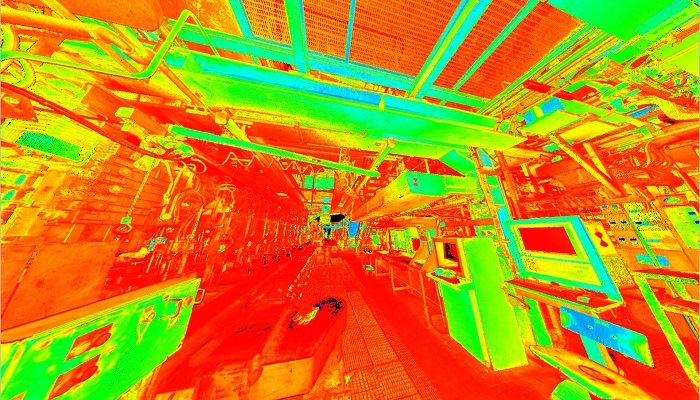

Le logiciel Cyclone Register traite les nuages de points (assemblage et analyse des positions) afin d'obtenir une représentation 3D de vos équipements conforme à la réalité.
Création du True-View "Vue réelle"

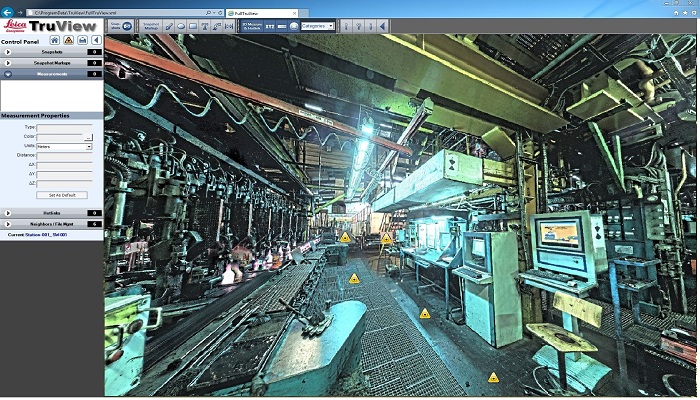

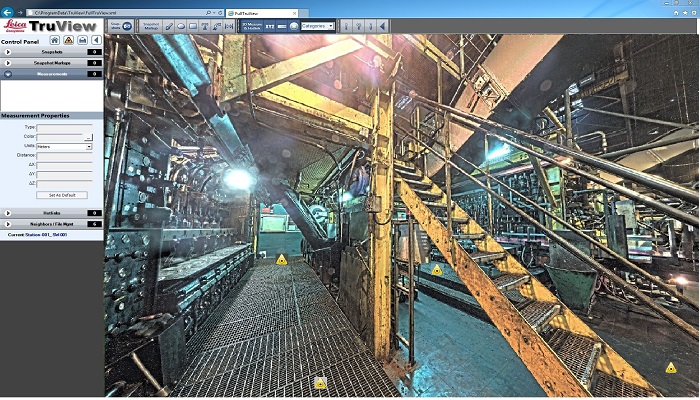

Visuel en 3D à partir de chaque position scannée offrant la possibilité d'observer le site sous tous les angles et permettant de réaliser des mesures.
Modélisation de l'existant sur nuage de points

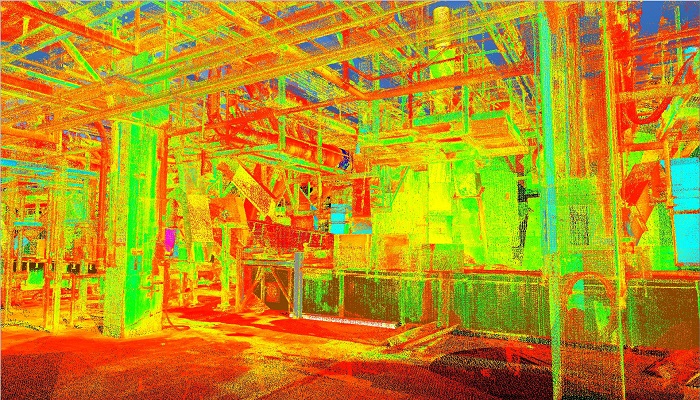

Le logiciel Cyclone Model est un outil de travail permettant de reconstituer, visualiser, mesurer sur le nuage de points les équipements et les éléments de tuyauterie (brides / tuyaux / coudes …), de charpente (Fers UPE / HEB / Cornières ...), et de sortir différentes surfaces qui nous intéressent en 3D.
Export des données Cyclone Model

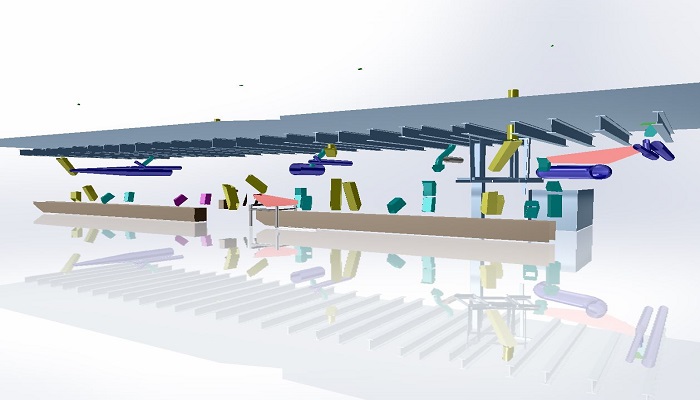

Après modélisation sur Cyclone Model, il est possible d'extraire et d'intégrer les données 3D spécifiques à la réalisation de l'étude dans un logiciel de CAO (Exemple : Solidworks).
Réalisation de l'étude 3D dans l'environnement

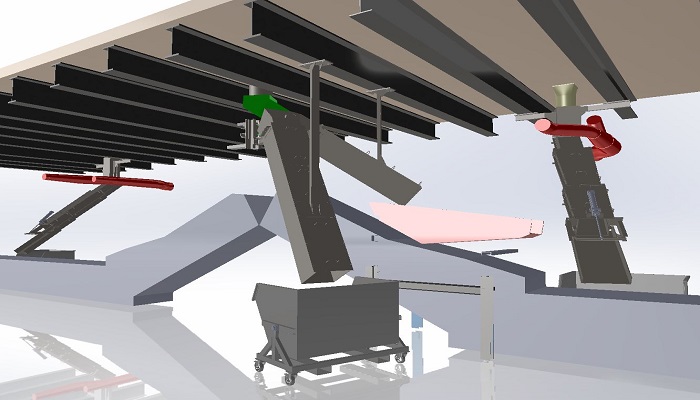

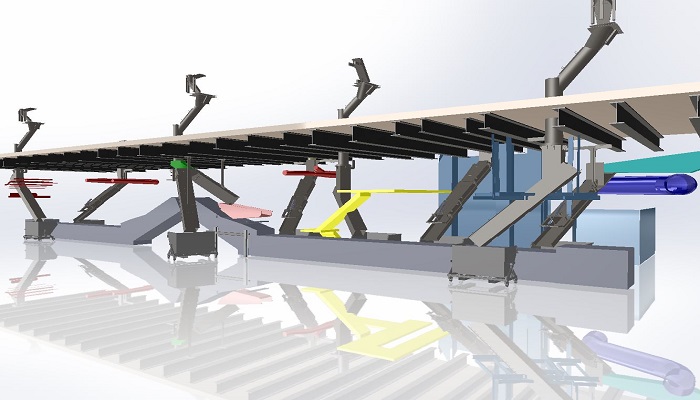

Après extraction des données, réalisation de l'étude concernant les modifications avec son environnement. Cette phase comporte l'analyse et l'optimisation des solutions
Intégration des éléments modifiés dans le nuage de points

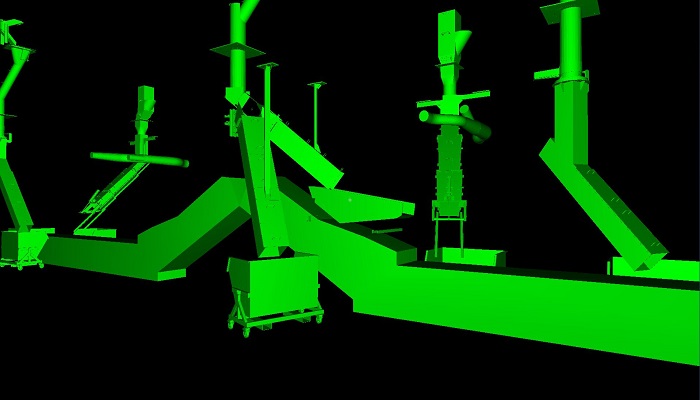

Intégration dans le nuage de points des éléments neufs étudiés et modélisés en 3D afin de visualiser et de permettre la détection d'interférences dans l'existant.
Fabrication, montage et mise en service

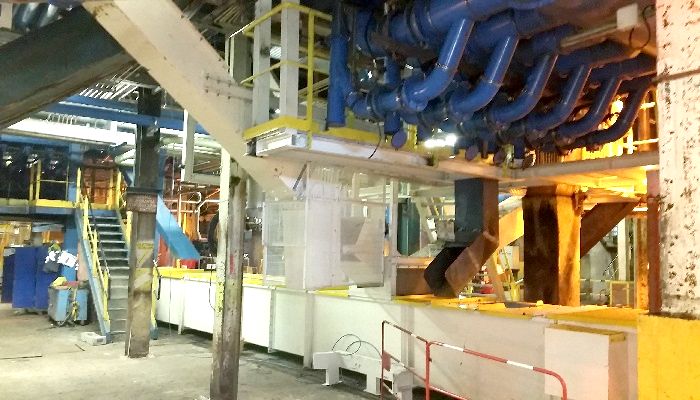

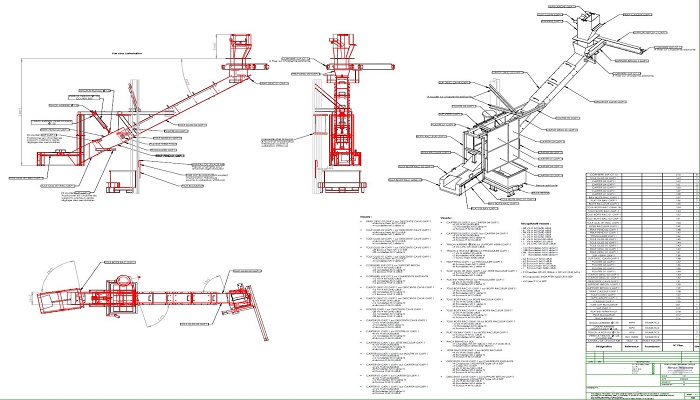

Après intégration dans le nuage de points et validation des éléments modélisés en 3D, réalisation des plans de détails pour fabrication, contrôle, suivi du montage et de la mise en service.
